Das Projekt Sukhoi wurde am 22.12.2002 kurzfristig erdacht und begonnen, weil wir einen einfachen 3D-Funflyer bauen wollten, der mit wenig Aufwand innerhalb der Weihnachtsfeiertage realisiert werden kann. Zuerst dachten wir an den Bau eines 3DPmini, aber der war uns zu aufwändig. Dann war der Gedanken einen modofizierten LC3D zu bauen, aber der Plan hat ein Urheberrecht des Modell-Verlages - also nicht für ein Internet-Projekt zu gebrauchen, das auch von anderen Modellbauern nachgebaut werden kann.
|
Zufällig fanden wir dann die Seiten des "EXTREME-TEAM"
in Schweden mit den tollen Videos von deren 3D Sukhoi SU31. |
Es sollte also ein Modell dieser Art werden. Leider gibt es aber keine Pläne, nur teuere Bausätze mit ewigen Lieferzeiten. Daher haben wir dann anhand der im Internet in verschiedenen Foren vorhandenen Informationen zur SU31 des EXTREME TEAM kurzerhand selber einen Plan für ein ähnliches Modell gezeichnet und damit war unser "Projekt Sukhoi" geboren.

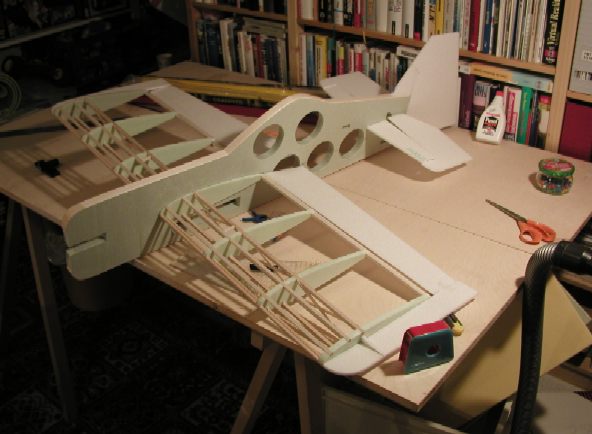

Das Modell ist überwiegend aus Styrodur und ein bischen
Balsa gebaut. Es hat einen Rumpf aus 20mm Styrodur (oder Styropor) und Rippen
aus 10mm Styrodur. Dann noch ein paar Balsaleisten 6*6mm für die Holme
und ein bischen 6mm
Depron für die Leitwerke - das ist alles.
Sowohl das Styrodur als
auch das Depron sollte man im örtlichen Baustoffhandel bekommen können.
Einfach mal in den gelben Seiten nachschauen.
HINWEIS: Die Styrodurplatten
werden oftmals mit einer Wabenoberfläche versehen, damit diese besser an
die Wand geklebt werden können (ist ja schließlich zur Isolierung
von Wänden gedacht). Das ist für uns natürlich unbrauchbar, weil
nicht zu bebügeln. Also bitte Platten ohne diese Oberfläche kaufen.
Wenn es die nicht gibt, kann man auch dicke 50mm Platten kaufen und entsprechend
aufschneiden. In diesem Falle geht das am besten mit der "Schwerkraftbetriebenen
Styroporschneidemaschine". Die Beschreibung dazu gibt es >>>>hier<<<
|
Technische Daten: |
|
|
|
Spannweite: |
ca. 110cm |
|
|
Länge: |
ca. 95cm |
|
|
Gewicht: |
ca. 550 bis 950g je nach Ausstattung |
|
|
Steuerung: |
Quer, Höhe, Seite, Motor |
|
|
Schwerpunkt: |
ca. 110mm bis 130mm ab Nasenleiste, je nach Flugstil |
|
|
|
Schon über |
Downloads vom 29.12.2002 bis zum 31.12.2003 |
DXF-Version für nahezu alle CAD-Programme lesbar |
PDF-Version für Adobe Acrobat. So kann jeder
auch ohnen en CAD-Programm den Plan ausdrucken |
SKF-Version für Autosketch-User |
TCF-Version für TURBOCAD 2D |
|
|
|
|
Nochmal der Hinweis: Dieser Plan ist eine Eigenkonstruktion von Wolfram Herzog
und Peter Speemann!
Es ist nicht das originale Modell des Extreme Teams!
Und hier nun der Baubericht im Detail:
Teil 1: Der Rumpf und die Tragfläche Teil 2: Der RC-Einbau und Erstflug
Teil 3: Die weitere Entwicklung Teil 4: Die Leichtbau-SU - Fläche
Teil 5: Die Leichtbau-SU - Rumpf
