Einführung
Die Multiplex Commander mc 2020 ist schon 1997 bei Multiplex aus dem Programm, ist aber immer noch eine Anlage die durchaus für den normalen Flächenpiloten alle wichtigen Funktionen und Mischer bietet. Die mc 2015 ist eine baugleiche Anlage mit gleichem ROM allerdings ohne daß die Heli-Funktionen aktiviert sind. Die mc2010 ist eine 2020, bei der aber nur 3 Programmspeicher freigeschaltet sind. Man kann daher aus einer mc2010 oder einer mc2015 eine mc2020 machen! Näheres dazu unten.
|

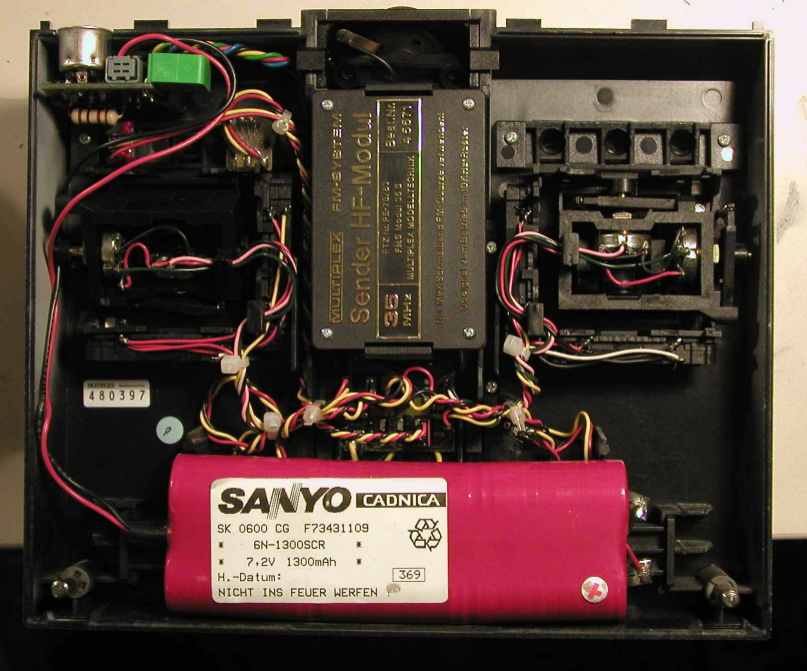

Innenansicht der mc2020 (späte Baureihe) |

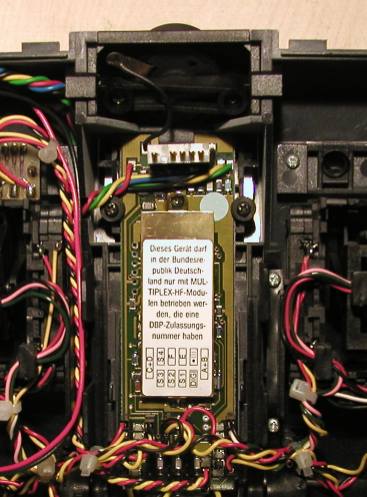

TIP: Ein Anschlußschema für den Einbau weiterer Schalter und auch der Schiebereger in den Sender findet man unter dem HF-Modul. Also einfach mal rausziehen und drunter schauen... Wenn
man das HF-Modul entfernt, schaut es dann so aus. Hier können auf 2,54er
Steckerleisten weitere Schalter und Geber angeschlossen werden. Hier eine Beschreibung wie man Schalter einfach selberbauen kann. |
Technikinfo 2020
Die in der Seite Kabel für 3030 aufgelisteten Kabel sind auch für die 2020 geeignet.
Wichtige Ersatzteile
Falls Ersatz gebraucht wird: Der Senderakku und die Antenne der MPX mc3030 passen auch problemlos für die mc2020
oder 2010. Alles was darüber hinaus kaputt geht lohnt eine Reperatur (wirtschaftlich
gesehen) kaum. Da kann man sich meistens gleich eineMultiplex
Cockpit MM oder noch besser, die neue Multiplex Cockpit SX kaufen!
Aber aufgepasst: Oft ist ein alter Sender nur verprogrammiert!
Wenn man nun die einzelnen Kanäle wieder neutral programmiert (wie unten
bei den Reglerproblemen beschrieben) so funktioniert der Sender oftmals plötzlich
wieder wunderbar.
Das HF-Modul
Das HF-Modul der mc2020 war nach meiner Meinung nicht mit dem der mc3030 kompatibel. Stimmt aber nicht, denn dazu teilte mir Jürgen Neuenhahn aus der Schweiz mit:
Seit Jahren wechsle ich zwischen beiden hin und her. Problemlos. Einzig mögliches Hindernis: wenn die 3030 Channel Check hat muss möglicherweise für den zusätzlichen Kontaktstift ein 1,5mm Loch im HF-Modul gebohrt werden. Ich habe das von Hand mit einem "Uhrmacher Stiftenkloben" (so wird das Ding in der Schweiz genannt) gemacht. Mit der Dremel gehts wahrscheinlich auch, aber sie sollte einen Bohrständer haben.
Bedienphilosophie der MC2020
Bei der Konzeption der Commander mc 2020 hat Multiplex ein einfaches Prinzip der Bedienung definiert, das wie folgt funktioniert.
Kurzanleitung mc 2020
Hier gibt es zwei Files zum Download: eine Kurzanleitung zur Programmierung der
mc 2020 .
Es werden die Kanalbelegung der Servos und die Programmierabläufe beschrieben.
Die Datei "MPX2020.ZIP" ist rund 3,6MB groß.
Weiterhin ein ZIP File
mit dem fast kompletten Manual (leider ohne den Heli-Teil) der mc2020 mit gescannen Seiten als JPG-Files.
Diese Datei "MPX2020Manual.zip" ist rund 6,5MB groß.
Probleme mit dem Regler bei der 2020
Immer wieder bekomme ich Anfragen weil sich der Regler für Elektromotor an einer 2020 nicht einschalten läßt. Hier ist weder der Regler noch der Sender defekt, sondern meistens einfach der Gaskanal verstellt. Leider gibt es keine Reset-Möglichkeit in der MC 2020 um z.B. alle Einstellungen eines Modellspeichers wieder auf Werkseinstellung zu bringen.Jetzt den Regler wieder anschließen und alles sollte funktionieren. Der Grund für das Problem: Viele Regler überprüfen aus Sicherheistgründen die Impulslängen des Kanals und springen nicht an, wenn bestimmte Mindestwerte nicht eingehalten werden.
Senderabgleich der MC2020
ACHTUNG:
Die
nachfolgenden Informationen dienen in erster Line der Information. Diese Schritte
sollte man ohne Not nicht am Sender einfach mal so ausprobieren. Das Resultat
kann ein unbrauchbarer Sender sein! Daher ist dies nur etwas für Spezialisten,
die bei Reperaturen etc. wissen was Sie tun. In der Regel
ist das Einschicken zu Multiplex jedoch die bessere Lösung!
Hier werden die Akkuschwellspannung und die Min-Max-Ausschläge der Geber neu programmiert.
Vorgehensweise:
Akku mit 5 Zellen an den Sender anschließen (statt des normalen 6-Zellers)
Warum ? Der Abgleich des Senders muß mit einem vollgeladenen 5-Zellen-Akku erfolgen. Die Software nimmt diesen als Referenz, um den Ausfall einer Zelle zu melden, bzw. die Untere Spannungsgrenze zu definieren. Wem das mit dem vollgeladenen 5-Zellen-Akku nicht gefällt, der kann auch ein Labornetzteil nehmen, das er auf genau 6,6 Volt eingestellt hat. Dies ist die Entladeschlusspannung, bis zu der ein sicherer Betrieb der mc2020 möglich ist.
Alle Knüppel, Trimmungen und Schieber in die Mitte.
Tasten "R" und "-" drücken, einschalten, Enter. Jetzt alle Knüppel und Schieber alle in die jeweiligen Endpunkte bewegen.
Danach Speicher 6 wählen (aktiviert alle Softwareoptionen), oder aber Speicher 7 (RESET aller Werte).
Zum Schluß "Enter" drücken, dann Sender ausschalten.
Nun wieder einen 6-Zellen-Akku anschließen und fertig.
"Upgrade" der MC 2010 zur MC 2020
Wie ich von verschiedenen MC2010 Beitzern gehört habe, kann die MC2010 zur MC2020 gemacht werden. Dies ist möglich, weil das ROM mit der Software bei beiden Sendern gleich ist, es müssen auf der 2010 nur die entsprechenden Funktionen freigeschaltet werden!
Beachten Sie bitte, daß bei dieser Prozedur ebenfalls wie oben beschrieben die Akkuschwellspannung neu einjustiert wird, daher bitte wie oben beschreiben einen 5zelligen Akku oder ein Labornetzteil am Sender statt des Originalakus anschließen. Alternativ kann man auch den Akku entsprechend tief entladen, aber das ist nur eine Notlösung.
Vorgehensweise:
Tasten "R" und "-" drücken, Sender einschalten,
Zweimal Taste "E" drücken .
Danach Speicher 1 mit "+" oder "-" Taste wählen (Typumschaltung).
Zum Schluß "Enter" drücken, dann muß ein langer Piepton erklingen. Nun Sender ausschalten.
Voila! - Jetzt haben Sie einen MC2020 Sender!
