Die wichtigsten Kabel für jeden Besitzer eines Multiplex-Senders sind das Ladekabel, das Lehrer-Schüler Kabel und das Überspielkabel, mit dem man die Daten zwischen zwei MC 3030 (oder MC3010) austauschen kann.

Wenn man mit dem Lötkolben umgehen kann, so kann man diese Kabel problemlos selbst anfertigen und so einige Euro sparen. Du kannst nicht löten ? Frag einen Kollegen oder Freund, aber bitte nicht mich...

Ladekabel für den Sender MC3030 (passt auch für MC3010, MC2020 und Cockpit MM)

Benötigtes Material:

• ca. 1,5m zweiadirges Kabel 0,25mm (z.B. rot-schwarzes Lautsprecherkabel)
• 2 Stück Bananenstecker 4mm (je 1 rot und 1 schwarz)
• 1 Stück  5-polige DIN-Stecker MAS 80 SN

Ganz einfach zu Löten:

Rotes Kabel (PLuspol) an Pin 1 und Schwarzes Kabel (Minuspol) an Pin 3 des DIN-Steckers löten, dann entsprechende Bananenstecker ans Kabel - schon fertig.
Um auch Freude mit dem Kabel zu haben, sollte man sich ein bischen Mühe geben und die rot-Schwarzen Stecker und das rot-schwarze Kabel auch korrekt anschließen...

Lehrer-Schülerkabel für den Sender MC3030

Dieses Kabel paßt auch für die MC3010, MC2020 und Cockpit MM im Schüler-Modus (d.h. solange die Cockpit nur Schüler-Sender ist)

Benötigtes Material:

• ca.1.5 m  3 adriges Signalkabel z.B.  Fernmeldeleitung YX 0,14 oder noch besser ein altes Spiral-PC-Tastaturkabel
• 2 Ferritringe zur Entstörung. Außen 25mm, innen 15mm. (Modellbauzubehör) (muß nicht sein,verbessert aber die Störfestigkeit)
• 2 Stück  5-polige DIN-Stecker (z.B. MAS 80 SN von Conrad-Elektronik)
• 1 Keramikkondensator     1N0 (1 Nanofarad)  Raster 2.5mm
• 1 Kohleschichtwiderstand  1K Ohm  1/10 Watt

Schülerstecker                                               Lehrerstecker

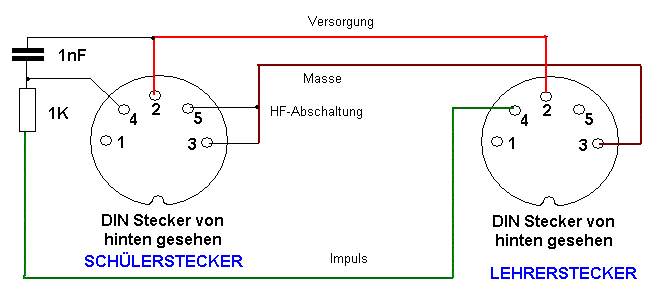

Pinbelegung:                                                     Pinbelegung:
Kondensator zwischen 2 und 4                       2=Versorgung
3 + 5 = gebrückt zur HF-Abschaltung             3 = Masse
4 = über 1K Widerstand Impuls                       4 = Impulsleitung

Am Schülerstecker werden der 1K Widerstand und der 1N0 (also 1nF) Kondensator eingelötet. Die Bauteile kann man in den Stecker einbauen. Ganz wichtig ist die Brücke zwischen 3 und 5 im Schülerstecker - sie schaltet den HF-Teil des Schülersenders ab. Also nicht vergessen!

Der Lehrerstecker hat keine Bauteile drinne.

Vor dem Löten werden die Ferritringe ins Kabel auf jeder Seite mit etwa  4-5 Windungen (am besten so viel wie Kabel durch den Ring paßt) eingeschleift.

TIP: Wer eine alte Computertastatur "schlachten" kann, findet dort ein schönes Spiralkabel was sich hervorragend für das Lehrer-Schüler Kabel eignet!

Datenübertragungskabel (für 3030 und 3010)

Benötigtes Material:

• ca.1.5 m  3 adriges abgeschirmtes Kabel z.B.  Audiokabel NYX 0,25 mit Schirm
• 2 Stück  7-polige DIN-Stecker
• 2 Zenerdiode ZPD-1,5V

Ganz einfach wie folgt verlöten:

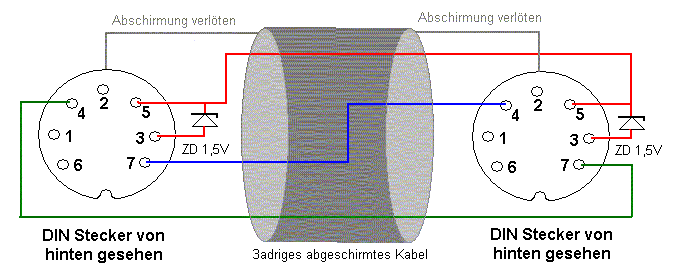

Ganz wichtig: Es muß unbedingt abgeschirmtes Kabel verwendet werden, sonst kann es zu Problemen bei der Datenübertragung kommen. Die Abschirmung muß mit den Metallschalen des DIN-Steckers verlötet werden.
Alles andere sollte mit dem Bild klar sein.
